En realidad en materiales que tuvieron usos estructurales similares al concreto como el adobe, la tapia pisada y los morteros de cal entre otros, las fibras siempre estuvieron presentes. Las fibras vegetales son de uso obligado en la tapia pisada y el adobe debido a que les ayudan a asumir esfuerzos de tensión y le confieren así un mayor monolitismo (no fisuración) a los elementos.
Las fibras como refuerzo secundario para concreto en general pueden clasificarse según diferentes consideraciones (ASTM C-1116, EN 14889 / EN 14889-2 y nuevas normas) hoy en día se emplean principalmente dos tipos de clasificación:
Estas fibras están destinadas a evitar la fisuración del concreto en estado fresco o antes de las 24 horas. Se dosifican en el concreto para volúmenes de entre 0.03% a 0.15% del mismo. Las más frecuentes son las fibras en polipropileno, cuya dosificación en peso oscila entre 0.3 a 1.2 kg/m3 de concreto.
Se trata de dosificaciones extremadamente bajas pero muy eficientes que previenen la fisuración del concreto por retracción plástica.
Estas fibras tienen diámetros entre 0.023 mm a 0.050 mm, pueden ser monofilamento o fibriladas. Las microfibras al tener diámetros tan pequeños se califican con un parámetro denominado Denier. Denier es el peso en gramos de 9000 metros de una sola fibra.
La Tabla 1. Expone los resultados de una reciente investigación donde se compararon varios tipos de fibras (microfibras) frente a un concreto sin refuerzo (Patrón) y frente a ese mismo concreto reforzado con una malla electrosoldada (150 x 150, 3.4 mm de diámetro).
Esta investigación hecha sobre placas de un espesor de 50 mm, desarrollada bajo condiciones atmosféricas controladas, permite apreciar la altísima eficiencia de las microfibras para controlar la fisuración antes de las 24 horas.
Así el número total de fisuras en el concreto sin reforzar fue de 166 mientras que, en el mismo concreto con apenas 900 g/m3 (45 g/m2), de microfibras A se redujo el número de fisuras a 9 y con las microfibras B a 2 junto con áreas de fisuración despreciables.
Como vemos las microfibras son una excelente y muy económica forma de prevenir la fisuración antes de las 24 horas. Es por ello que su uso resulta muy extendido sobre todo en pisos, pavimentos, prefabricados y en general a todos los materiales cementicios, con una relación superficie expuesta/ volumen alta.
Si bien las microfibras en general reducen dramáticamente la tendencia a la fisuración o simplemente la eliminan antes de las 24 horas (retracción plástica), en la mayoría de las ocasiones hacen que el concreto en estado fresco, en apariencia, pierda manejabilidad o asentamiento. Es decir que el concreto reforzado con fibras puede generar problemas frente a superviciones e interventorías a la hora de aceptar el concreto.
LAS MICROFIBRAS SOLO SUSTITUYEN A LA MALLA ELECTROSOLDADA EN EL ESTADO PLÁSTICO DEL CONCRETO (24 horas) EN EL ESTADO ENDURECIDO NO.

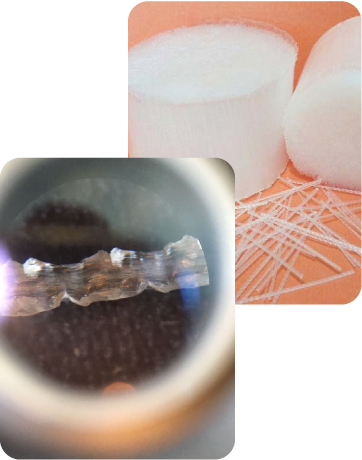

Estas fibras están destinadas a prevenir la fisuración en estado endurecido, a reducir el ancho de la fisura si ésta se presenta y a permitir el adecuado funcionamiento de la estructura fisurada. Las dosificaciones más frecuentes oscilan entre 0.2% a 0.8% del volumen del concreto. Las macrofibras más usadas son las sintéticas y las metálicas cuyos diámetros varían entre 0.05 mm a 2.00 mm. La relación de aspecto (L/d) de las macrofibras varía entre 20 a 100.
Las macrofibras pueden ser metálicas y sintéticas. Las dosificaciones en términos de peso varían así de acuerdo con la densidad del material, las fibras de acero requieren entre 20 a 50 kg/m3 de concreto y las fibras sintéticas (polipropileno) entre 2 a 9 kg/m3.
Las fibras de acero, por su densidad, actúan SOLAMENTE en estado endurecido, es decir antes de las 24 horas no tienen mayor efecto. Las macrofibras de polipropileno, por su densidad, actúan tanto en el estado plástico como en el endurecido.
Las macrofibras se incluyen y mezclan en el concreto como si fuesen un agregado más, normalmente exigen un tiempo de mezclado adicional de entre 3 a 5 minutos para garantizar su completa dispersión. Para las dosificaciones y volúmenes antes mencionados, las microfibras metálicas o sintéticas no alteran la resistencia a la compresión y lo hacen de una manera muy leve (o despreciable) sobre las resistencias a la tensión y flexión.
